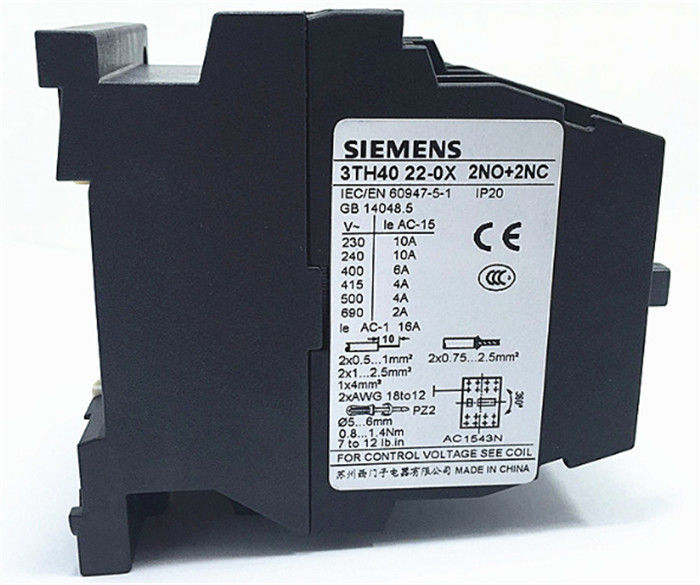

3TH4 Przekaźnik opóźnienia / 8 biegun 10-biegunowy przełącznik przekaźnika stycznika

Przekaźniki styczników 3TH42 i 3TH43 nadają się do zastosowania w każdym klimacie. Są bezpieczne dla palców zgodnie z IEC 60529.

Uwaga:

Przekaźniki styczników 3TH42 i 3TH43 są napędzane dodatnio zgodnie z IEC 60947-5-1, wyd. 3.1.

Oznaczenia zacisków zgodnie z EN 50011

Pod względem terminali, numerów identyfikacyjnych i liter identyfikacyjnych, styczniki 3TH42 i 3TH43 są zgodne z normą EN 50011 dla poszczególnych przekaźników styczników.

Niezawodność kontaktów

Wysoka stabilność styków przy niskich napięciach i prądach w wyniku styku dwustanowego, odpowiednia dla obwodów półprzewodnikowych z prądami ≥ 1 mA przy napięciu ≥ 17 V.

Tłumienie przepięć

Styczniki 3TH42 i 3TH43 mogą być wyposażone w elementy RC, warystory, diody lub zespoły diodowe (połączenie diody i diody Zenera) do tłumienia skoków otwarcia. Ograniczniki przepięć można podłączyć bezpośrednio na cewce,

Uwaga:

Czasy opóźnienia wyłączenia styków NO i opóźnienia załączenia styków NC zwiększają się, jeżeli cewki stycznika są tłumione w stosunku do szczytów napięcia (dioda tłumiąca 6x do 10x, zespół diodowy 2x do 6x, warystor +2 do 5 ms).

Montowanie

Uwaga:

W przypadku styczników 3TH4 z zasilaniem prądem przemiennym, przepięcie 1,1 x U _s , temperatura otoczenia ≥ 45 ° C i 100% czasu włączenia wszystkich styczników, należy zachować minimalny odstęp 5 mm między stycznikami w przypadku strony mocowanie boczne.
