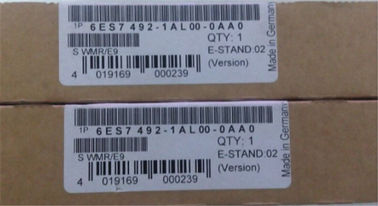

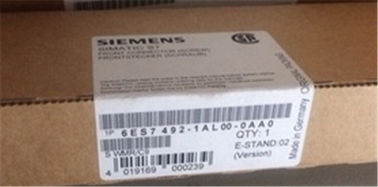

6ES7492-1AL00-0AA0 Kable PLC i złącza Front 48 Pole SIMATIC S7-400

Przedni łącznik ułatwia przyjazne dla użytkownika podłączenie czujników i elementów wykonawczych do modułów sygnałowych.

Przy wymianie modułów konieczne jest tylko usunięcie przedniego złącza. Dni, kiedy trzeba było zmienić wszystkie poszczególne druty, minęły.

Aby uniknąć błędów przy wymianie modułu, złącze przednie jest kodowane po podłączeniu po raz pierwszy. Odtąd będzie pasował tylko do modułów tego samego typu.

Złącze przednie jest dostępne z wyborem:

• Kontakty śrubowe,
• Zaciśnij styki lub
• Zaciski sprężynowe.

Złącze przednie ma:

• Zaciski śrubowe, styki zaciskane lub sprężynowe zaciski do podłączenia okablowania
• Zdejmowana pokrywa chroniąca kable. Z możliwym do zapisania schematem połączeń na wewnętrznej stronie i tabliczką opisową na zewnątrz.
• Uchwyt kabla
• Tabliczki znamionowe:
  Tabliczka opisowa na przednim złączu, schemat połączeń po wewnętrznej stronie pokrywy i pole opisowe na zewnątrz
• Dwukomponentowy klucz kodowania:
  Gdy przednie złącze jest podłączone do modułu po raz pierwszy, jedna część klucza kodującego zostaje zatrzaśnięta w przednim złączu. Drugi element części pozostaje na module. Złącze przednie może być wtedy wpięte tylko w moduły sygnałowe z odpowiednią częścią elementu kodującego.
