6AG1972-0BA12-2XA0 Złącze magistrali Profibus Dp RS 485 Łatwa instalacja

• Służy do podłączania węzłów PROFIBUS do kabla magistrali PROFIBUS
• Łatwa instalacja
• Wtyczki FastConnect zapewniają wyjątkowo krótkie czasy montażu ze względu na technologię izolacji i przemieszczania
• Zintegrowane rezystory końcowe (nie w przypadku 6ES7 972-0BA30-0XA0)
• Złącza z gniazdem Sub-D pozwalają na połączenie PG bez dodatkowej instalacji węzłów sieci

Dostępnych jest kilka różnych wersji złącza magistrali, z których każda jest zoptymalizowana pod kątem podłączanych urządzeń:

• Złącze magistrali z osiowym wyjściem kablowym (180 °), np. Do komputerów PC i SIMATIC HMI OP, z szybkością transmisji do 12 Mb / s, z wbudowanym rezystorem końcowym magistrali.
• Złącze magistrali z pionowym wylotem kabla (90 °);

Złącze to umożliwia pionowy wylot kabla (z interfejsem PG lub bez) dla szybkości transmisji do 12 Mb / s z wbudowanym rezystorem końcowym magistrali. Przy prędkości transmisji 3, 6 lub 12 Mb / s kabel SIMATIC S5 / S7 jest wymagany do połączenia między złączem magistrali z interfejsem PG i urządzeniem programującym.

• Złącze magistrali z wyjściem kabla 30 ° (wersja niedroga) bez interfejsu PG dla prędkości transmisji do 1,5 Mb / s i bez zintegrowanego rezystora końcowego magistrali.
• Złącze magistrali PROFIBUS FastConnect RS 485 (wyjście kablowe 90 ° lub 180 °) z szybkością transmisji do 12 Mb / s dla szybkiego i łatwego montażu z wykorzystaniem technologii łączenia z przesuwem izolacji (dla sztywnych i elastycznych przewodów).

Funkcjonować

Metoda odpędzania FastConnect umożliwia szybkie i łatwe podłączanie złącz PROFIBUS do kabli PROFIBUS.

Specjalna konstrukcja kabli magistrali FastConnect umożliwia użycie narzędzia do zdejmowania FastConnect, dzięki któremu zewnętrzna obudowa i tkana osłona mogą zostać usunięte w jednej operacji z doskonałą precyzją. Kabel przygotowany w ten sposób jest podłączony do złącza magistrali FastConnect za pomocą metody przemieszczenia izolacji.

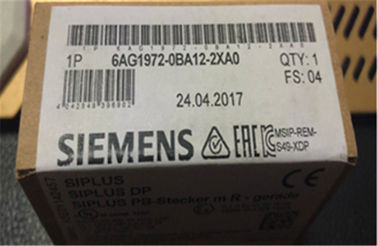

Złącze magistrali 6AG1972-0BA12-2XA0

Złącze SIPLUS DP PROFIBUS M Wylot kabla R-90 ° -25 ... + 70 ° C z powłoką ochronną na bazie 6ES7972-0BA12-0XA0

Produkt
Numer artykułu (numer rynkowy)	6AG1972-0BA12-2XA0
Opis produktu	Złącze SIPLUS DP PROFIBUS M Wylot kabla R-90 ° -25 ... + 70 ° C z powłoką ochronną na bazie 6ES7972-0BA12-0XA0
Produkt rodzinny	Złącze magistrali RS 485
Cykl życia produktu (PLM)	PM300: Aktywny produkt
Informacje o dostawie
Przepisy kontroli eksportu	AL: N / ECCN: N
Standardowy czas realizacji od początku	22 dni / dni
Masa netto (kg)	0,05 kg
Wymiary produktu (szer. X dł. X wys.)	Niedostępne
Wymiary opakowania	6,80 x 7,80 x 3,00
Jednostka miary rozmiaru opakowania	CM
Jednostka ilości	1 kawałek
Ilość opakowań	1
Dodatkowe informacje o produkcie
EAN	4042948396902
UPC	040892549058
Kod towaru	85366990
LKZ_FDB / CatalogID	ADD A / DSE / SIP
Grupa produktów	4573
Kraj pochodzenia	Niemcy
Zgodność z ograniczeniami substancji zgodnie z dyrektywą RoHS	Od: 01.01.2012
Klasa produktu	B: zwrot ograniczony, prosimy o kontakt z partnerem / osobą kontaktową firmy
Kategoria obowiązkowa przy odbiorze sprzętu elektrycznego i elektronicznego po użyciu	Brak obowiązku odebrania sprzętu elektrycznego i elektronicznego po użyciu
