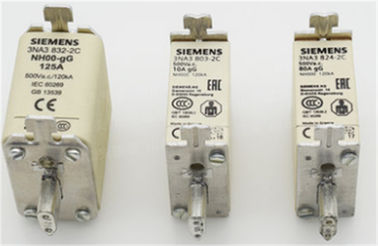

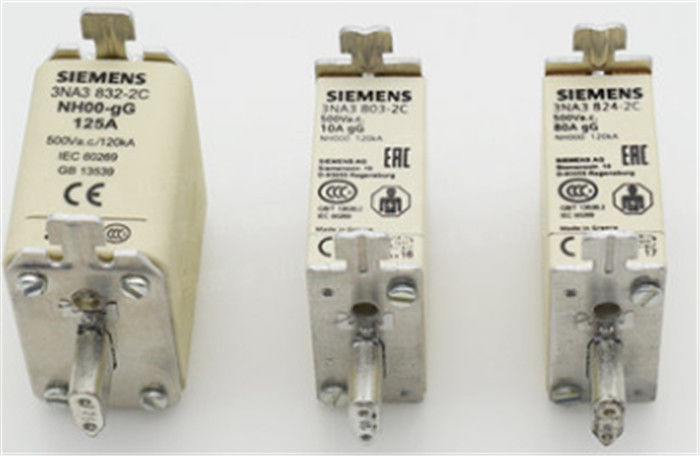

Bezpieczniki elektryczne serii 3NA firmy dla kabla 3NA3801 LV HRC Link

Bezpieczniki LV HRC są stosowane w instalacjach w budynkach niemieszkalnych, handlowych i przemysłowych, a także w tablicach rozdzielczych firm energetycznych. W związku z tym chronią one istotne części i instalacje budowlane.

Bezpieczniki LV HRC są układami bezpiecznikowymi zaprojektowanymi do pracy przez wykwalifikowany personel. Nie ma wymagań konstrukcyjnych dotyczących niezmienialności prądu znamionowego i ochrony przed dotykiem.

Elementy i wyposażenie pomocnicze zostały zaprojektowane w taki sposób, aby zapewnić bezpieczną wymianę bezpieczników LV HRC lub izolację systemów.

Wkładki bezpiecznikowe LV HRC są dostępne w rozmiarach 000, 00, 0, 1, 2, 3, 4 i 4a.

Wkładki bezpiecznikowe LV HRC są dostępne w następujących klasach operacyjnych:

• gG do ochrony kabli i linii
• aM do zabezpieczenia zwarciowego urządzeń przełączających w obwodach silnika
• gR lub aR dla ochrony półprzewodników mocy
• gS: Nowa klasa operacyjna gS łączy w sobie ochronę kabli i linii z ochroną półprzewodników.

Wkładki bezpiecznikowe LV HRC stosowane są głównie w podstawach bezpiecznikowych LV HRC, rozłącznikach bezpiecznikowych LV HRC, listwach bezpiecznikowych LV HRC oraz w listwowych rozłącznikach bezpiecznikowych LV HRC.

Czujki sygnałowe LV HRC służą do zdalnej sygnalizacji zadziałania bezpieczników LV HRC. Dostępne są trzy różne rozwiązania:

• Detektory sygnału 3NX1 021 z łączem 3 detektora sygnału:
  Detektory sygnału LV HRC z łącznikiem detektora sygnału umożliwiają monitorowanie wkładek bezpiecznikowych LV HRC za pomocą nieizolowanych uchwytów o wielkości 000 do 4 przy 10 A lub więcej. Łącznik detektora sygnału jest podłączony równolegle do wkładki bezpiecznikowej LV HRC. W przypadku usterki, bezpieczniki LV HRC są zwalniane jednocześnie z linią sygnalizacyjną bezpiecznika LV HRC. Kołek wyzwalający przełącza pływający mikroprzełącznik
• Detektor sygnału 3NX1 024:
  Górna część detektora sygnału może być używana z wkładkami bezpiecznikowymi LV HRC o rozmiarach 000, 00, 1 i 2, które są wyposażone w nieizolowane uchwyty i mają przedni wskaźnik lub alarm kombinowany. Jest po prostu wpięty w uchwyty uchwytów
• Monitory bezpieczników 5TT3 170:
  W przypadku wyzwolenia bezpiecznika przedni wskaźnik otwiera się i przełącza pływający mikroprzełącznik. Tego rozwiązania nie należy stosować w przypadku zakładów istotnych dla bezpieczeństwa. W tym celu polecamy nasze elektroniczne monitory bezpieczników.

• Przejrzyste i widoczne połączenie przewodowe, które można łatwo sprawdzić, używając rozłączników MINDED D02. Ułatwia to wprowadzanie kabli i oszczędza czas.
• Montaż listwy rozłączników bezpiecznikowych MINIDED D01 z szynami trójfazowymi, które można przyciąć na długość. Wypróbowany i przetestowany.
• Jednofazowy montaż szyn zbiorczych NEOZED na szynach.
• Przejrzyste i widoczne połączenie przewodów, które można łatwo sprawdzić, gdy używana jest podstawa komfortu NEOZED D02. Ułatwia to wprowadzanie kabli i oszczędza czas.
• Montaż na magistrali podstawy bezpiecznikowej NEOZED z formowanego tworzywa sztucznego na trójfazowej szynie zbiorczej z wtyczką widelca, którą można przyciąć na długość. Często używany.
• Montaż na magistrali podstawek bezpiecznikowych NEOZED z ceramiki na trójfazowej szynie zbiorczej z wtyczką widełkową, którą można przyciąć na długość. Najczęściej używana aplikacja.
• Jednolite rozwiązanie dla wszystkich wielkości - czujniki sygnalizacyjne niezawodnie wskazują, że zadziałał bezpiecznik. Wył. Bezpieczniki są szybko zlokalizowane. Oszczędza to czas i zwiększa dostępność instalacji.
• Górna część detektora sygnału LV HRC jest opłacalnym rozwiązaniem do monitorowania wkładek bezpiecznikowych LV HRC o rozmiarach 000, 00, 1 i 2.
• Posrebrzany styk Lyra zapewnia duży obszar styku dla bolca wkładki bezpiecznikowej LV HRC. Poprawia to przesył ciepła i obniża temperaturę. Minimalizuje to również starzenie się wkładki bezpiecznikowej w maksymalnym zakresie obciążenia, w szczególności w przypadku stosowania bezpieczników półprzewodnikowych SITOR.
• Duży obszar styków ułatwia również wymianę wkładek bezpiecznikowych LV HRC.
• Podkładka sprężysta napinająca styk jest ocynkowana mechanicznie. Zapobiegnie to kruchości wodorowej. Styk jest odporny na starzenie i nie będzie żarliwego wyżarzania styków, co znacznie poprawia bezpieczeństwo pracy.
