Szczegóły Produktu:
Zapłata:
|
| Rodzaje: | SIMATIC CPU 417-4 | aplikacji: | Automatyka przemysłowa |
|---|---|---|---|
| Wersja oprogramowania: | V5.3 | Typ pamięci: | Baran |
| Warunek: | Nowe i oryginalne | Czas realizacji: | Magazynie |
| High Light: | moduł łącza optycznego,jednostka centralna |
||

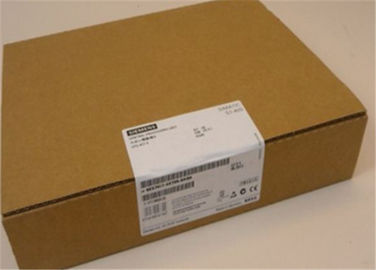

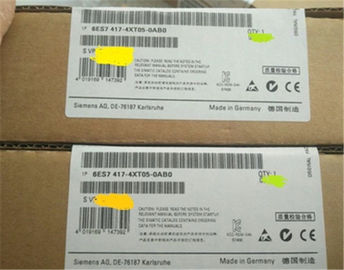

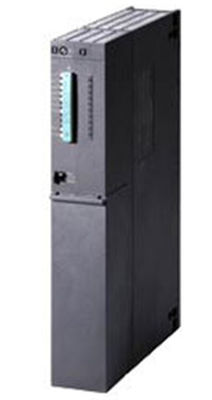

CPU 6ES7417-4XT05-0AB0 S7-400 Central Processing Unit Produkty automatyki przemysłowej
Przegląd
Procesor 417-4 to najpotężniejszy procesor SIMATIC S7-400. Zintegrowane interfejsy PROFIBUS DP umożliwiają bezpośrednie połączenie z magistralą PROFIBUS DP jako master lub slave.
Dwa dalsze systemy DP-Master można podłączyć za pomocą submoduły interfejsu IF 964-DP.
Uwaga :
Można użyć tylko modułu interfejsu 6ES7 964-2AA0 4 -0AB0.
Numer artykułu | 6ES7417-4XT07-0AB0 | |
|---|---|---|
CPU 417-4, 32 MB, 4 INTERFEJSY | ||
| Informacje ogólne | ||
| Oznaczenie typu produktu | CPU 417-4 | |
| Stan funkcjonalny HW | 01 | |
| Wersja oprogramowania | V7.0 | |
| Inżynieria z | ||
| ETAP 7 V5.4 lub wyższy z HSP 261 | |
| CiR - Konfiguracja w trybie RUN | ||
| Czas synchronizacji CiR, obciążenie podstawowe | 60 ms | |
| Czas synchronizacji CiR, czas na bajt we / wy | 7 μs | |
| Napięcie zasilania | ||
| Wartość znamionowa (DC) | ||
| Nie; Zasilanie poprzez system zasilania | |
| Prąd wejściowy | ||
| od magistrali tylnej 5 V DC, typ. | 1.3 A | |
| od magistrali tylnej 5 V DC, max. | 1.6 A | |
| od magistrali tylnej 24 V DC, max. | 600 mA; 150 mA na interfejs DP | |
| od interfejsu 5 V DC, max. | 90 mA; Na każdym interfejsie DP | |
| Utrata mocy | ||
| Strata mocy, typ. | 6,5 W | |
| Strata mocy, maks. | 8 W | |
| Pamięć | ||
| Typ pamięci | Baran | |
| Pamięć robocza | ||
| 32 MB | |
| 16 MB | |
| 16 MB | |
| Nie | |
| Załaduj pamięć | ||
| Tak; z kartą pamięci (FLASH) | |
| 64 MB | |
| 1 Mb | |
| Tak; z kartą pamięci (RAM) | |
| 64 MB | |
| Utworzyć kopię zapasową | ||
| tak | |
| Tak; wszystkie dane | |
| Nie | |
| Bateria | ||
| Bateria zapasowa | ||
| 225 μA; do 40 ° C | |
| 1 275 μA | |
| Patrz instrukcja obsługi, dane modułu, rozdział 3.3 | |
| 5 V DC do 15 V DC | |
| Czas przetwarzania procesora | ||
| dla operacji bitowych, typ. | 7,5 ns | |
| dla operacji na słowach, typ. | 7,5 ns | |
| dla arytmetyki punktowej stałej, typ. | 7,5 ns | |
| dla arytmetyki zmiennoprzecinkowej, typ. | 15 ns | |
| Bloki CPU | ||
| DB | ||
| 16 000; Zakres numerów: od 1 do 16000 | |
| 64 kbyte | |
| pełne wyżywienie | ||
| 8 000; Zakres liczb: od 0 do 7999 | |
| 64 kbyte | |
| FC | ||
| 8 000; Zakres liczb: od 0 do 7999 | |
| 64 kbyte | |
| OB | ||
| zobacz listę instrukcji | |
| 64 kbyte | |
| 1; OB 1 | |
| 8; OB 10-17 | |
| 4; OB 20-23 | |
| 9; OB 30-38 (najkrótszy cykl, który można ustawić = 500 μs) | |
| 8; OB 40-47 | |
| 3; OB 55-57 | |
| 4; OB 61-64 | |
| 1; OB 60 | |
| 1; OB 90 | |
| 3; OB 100-102 | |
| 9; OB 80-88 | |
| 2; OB 121, 122 | |
| Zagnieżdżanie głębi | ||
| 24 | |
| 2 | |
| Liczniki, zegary i ich retencyjność | ||
| Licznik S7 | ||
| 2 048 | |
| Retencja | ||
| tak | |
| 0 | |
| 2 047 | |
| Z 0 do Z 7 | |
| Zakres zliczania | ||
| 0 | |
| 999 | |
| Licznik IEC | ||
| Nieograniczony (ograniczony tylko przez pojemność pamięci RAM) | |
| S7 razy | ||
| 2 048 | |
| Retencja | ||
| tak | |
| 0 | |
| 2 047 | |
| Nie czas retencji | |
| Zakres czasu | ||
| 10 ms | |
| 9 990 s | |
| Licznik IEC | ||
| tak | |
| SFB | |
| Nieograniczony (ograniczony tylko przez pojemność pamięci RAM) | |
| Obszary danych i ich retencyjność | ||
| obszar danych ogółem | Łączna pamięć robocza i pamięć ładowania (z akumulatorem zapasowym) | |
| Flaga | ||
| 16 kb; Rozmiar obszaru adresu pamięci bitowej | |
| tak | |
| MB 0 do MB 15 | |
| 8; w 1 bajcie pamięci | |
| Dane lokalne | ||
| 64 kbyte | |
| 32 KB | |
| Obszar adresu | ||
| Obszar adresu we / wy | ||
| 16 kbajtów | |
| 16 kbajtów | |
| z których dystrybuowane | ||
| 2 kbyte | |
| 2 kbyte | |
| 8 kbajtów | |
| 8 kbajtów | |
| Obraz procesu | ||
| 16 kbajtów | |
| 16 kbajtów | |
| 1 024 bajtów | |
| 1 024 bajtów | |
| 244 bajty | |
| tak | |
Zakres usług:
wykonujemy również sterowniki S7-400, S7-1200 PLC, S7-200 PLC, S7-300, S7-400, ET200, HMI, TOUCH PANEL, TDC, 6ES5, 6ES7 , 6DD, sterownik , CNC
Sterowniki S5-100U, 115U, 155U
SIMATIC S7-200, SIMATIC S7-300, SIMATIC S7-400
LOGO, PG, SIMATIC HMI, Wincc
ET200M, ET200S, Profibus
MicroMaster 420, MicroMaster 430, MicroMaster 440, VFD
, SINAMICS, G110, G120,
1. Wszystkie towary mają 365 dniową gwarancję.
2. Nasz magazyn zawsze dokładnie sprawdza wszystkie produkty przed wysyłką, aby upewnić się, że jest poprawny.
3. Wszystkie części, które sprzedajemy, mają 30 dni na zwrot towaru od dnia wysyłki, ale jeśli szkoda jest spowodowana przez człowieka, nie będziemy mogli dokonać zmiany za Ciebie.
