Szczegóły Produktu:
Zapłata:
|
| Energia elektryczna TypeE: | AC / DC | Polak: | 3 biegun |
|---|---|---|---|
| Zakres mocy: | Do 250 kW | Częstotliwość: | 50/60 HZ |
| aplikacji: | Kontrola silnika | Rabat lub nie: | Tak |
| High Light: | stycznik silnika,styczniki elektryczne |
||

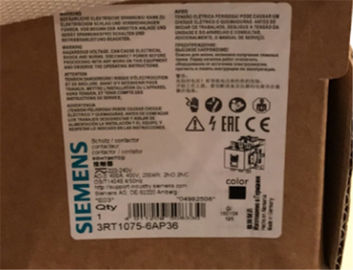

3RT1075-6AP36 Styczniki elektryczne AC / DC Stycznik mocy Stycznik DC
Przegląd
Wersja | Rozmiar | Ocena silników trójfazowych przy 50 Hz i 400 V | Metoda połączenia | Rodzaj | |
|---|---|---|---|---|---|
Zaciski śrubowe | Terminale sprężynowe | ||||
kW | |||||
| Styczniki mocy do przełączania silników | |||||
| Działanie AC | |||||
| Podstawowa jednostka | S00 | 3 ... 7,5 | ✓ | ✓ | 3RT201 .-. A.0. |
| ✓ | ✓ | 3RT201 .- .. P04-3MA0 | ||
| Podstawowa jednostka | S0 | 4 ... 18,5 | ✓ | ✓ | 3RT202 .-. A.00 |
| ✓ | ✓ | 3RT202 .-. A.04 | ||
| ✓ | ✓ | 3RT202 .-. CL24-3MA0 | ||
| Podstawowa jednostka | S2 | 18,5 ... 37 | ✓ | ✓ | 3RT203 .-. A.00 |
| ✓ | - | 3RT203.-1A.04 | ||
| ✓ | ✓ | 3RT203 .-. CL24-3MA0 | ||
| Podstawowa jednostka | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. A.00 |
| ✓ | - | 3RT204.-1A.04 | ||
| ✓ | - | 3RT204.-1CL24-3MA0 | ||
| Działanie DC | |||||
| Podstawowa jednostka | S00 | 3 ... 7,5 | ✓ | ✓ | 3RT201 .- .. B4. |
| ✓ | ✓ | 3RT201 .-. FB4. | ||
| ✓ | ✓ | 3RT201 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT201 .-. BB4.-0CC0 | ||
| Podstawowa jednostka | S0 | 4 ... 18,5 | ✓ | ✓ | 3RT202 .-. B.40 |
| ✓ | ✓ | 3RT202 .-. FB40 | ||
| ✓ | ✓ | 3RT202 .-. BB44 | ||
| ✓ | ✓ | 3RT202 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT202 .-. BB40-0CC0 | ||
| Tryb DC do bezpośredniego sterowania przez PLC (przekaźniki sprzęgające) | |||||
| Podstawowa jednostka | |||||
| S00 | 3 ... 5,5 | ✓ | ✓ | 3RT201 .- .. B4. |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202 .-. KB40 |
| S2 | 18,5 ... 37 | ✓ | ✓ | 3RT203 .-. KB40 | |
| S3 | 37 i 45 | ✓ | ✓ | 3RT204 .-. KB40 | |
| Działanie AC / DC (50/60 Hz AC i DC) | |||||
| Podstawowa jednostka ze zintegrowanym obwodem cewki | S0 | 5,5 ... 18,5 | ✓ | ✓ | 3RT202 .-. N.30 |
| Podstawowa jednostka ze zintegrowanym obwodem cewki | S2 | 18,5 ... 37 | ✓ | ✓ | 3RT203 .-. N.30 |
| ✓ | - | 3RT203.-1N.34 | ||
| ✓ | ✓ | 3RT203 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT203 .-. NB30-0CC0 | ||
| Podstawowa jednostka ze zintegrowanym obwodem cewki | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. N.30 |
| ✓ | - | 3RT204.-1N.34 | ||
| ✓ | ✓ | 3RT204 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT204 .-. NB30-0CC0 | ||
| Podstawowa jednostka z konwencjonalnym mechanizmem operacyjnym | S6 ... S12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..-. A.36 |
Podstawowa jednostka z półprzewodnikowym mechanizmem roboczym Z opcją sterowania poprzez oddzielne wejście sygnału sterującego 24 V DC | |||||
| S6 ... S12 | 55 ... 250 | ✓ 1) | - | 3RT10 ..-. S.36 |
| ✓ 1) | ✓ | 3RT10 ..-. N.36 | ||
| ✓ 1) | - | 3RT10 ..-. P.35 | ||
Styki aplikacyjne 3RT, rozmiary od S00 do S12
Nasz zakres mocy:
IEC / EN 60947-1,
IEC / EN 60947-4-1,
IEC / EN 60947-5-1 (przełączniki pomocnicze)
| Stycznik mocy, AC-3 400 A, działanie 200 kW / 400 V AC (50-60 Hz) / DC 220-240 V UC Styki pomocnicze 2 NO + 2 NC 3-biegunowe, rozmiar S12 Połączenia szynowe Napęd: konwencjonalny zacisk śrubowy | ||
| Nazwa marki produktu | SIRIUS | |
| Oznaczenie produktu | Stycznik mocy | |
| Oznaczenie typu produktu | 3RT1 | |
| Ogólne dane techniczne | ||
| Rozmiar stycznika | S12 | |
| Rozszerzenie produktu | ||
| ● moduł funkcyjny do komunikacji | Nie | |
| ● Przełącznik pomocniczy | tak | |
| Odporność na napięcie udarowe | ||
| ● znamionowej wartości obwodu głównego | 8 kV | |
| ● wartości znamionowej obwodu pomocniczego | 6 kV | |
| maksymalne dopuszczalne napięcie dla bezpiecznej izolacji | ||
| ● pomiędzy cewką a stykami głównymi wg. zgodnie z EN 60947-1 | 690 V | |
| Stopień ochrony IP | ||
| ● z przodu | IP00; IP20 z przodu z terminalem pokrywy / skrzynki | |
| ● terminalu | IP00 | |
| Odporność na wstrząsy przy impulsie prostokątnym | ||
| ● w AC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| ● w DC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| Odporność na wstrząsy z pulsem sinusoidalnym | ||
| ● w AC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| ● w DC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| Żywotność mechaniczna (cykle przełączania) | ||
| ● typ stycznika | 10 000 000 | |
| ● Typ stycznika z dodatkowym blokiem pomocniczego kompatybilnego z elektroniką | 5 000 000 | |
| ● Typ stycznika z dodanym blokiem przełączników pomocniczych | 10 000 000 | |
| Kod referencyjny wg. z DIN 40719 rozszerzony zgodnie z IEC 204-2 wg. do IEC 750 | K | |
| Kod referencyjny wg. zgodnie z DIN EN 81346-2 | Q | |
| Warunki otoczenia | ||
| Wysokość montażu na wysokości nad poziomem morza | ||
| ● maksimum | 2 000 m | |
| Temperatura otoczenia | ||
| ● podczas pracy | -25 ... +60 ° C | |
| ● podczas przechowywania | -55 ... +80 ° C | |
| Główny obwód | ||
| Liczba biegunów dla obwodu głównego prądu | 3 | |
| Liczba styków NO dla głównych kontaktów | 3 | |
| Napięcie robocze | ||
| ● przy maksymalnej wartości znamionowej AC-3 | 1 000 V | |
| Prąd operacyjny | ||
| ● przy AC-1 przy 400 V | ||
| - w temperaturze otoczenia 40 ° C wartość nominalna | 430 A | |
| ● na AC-1 | ||
| - do 690 V przy temperaturze otoczenia 40 ° C wartości znamionowej | 430 A | |
| - do 690 V przy temperaturze otoczenia 60 ° C wartości znamionowej | 400 A | |
| - do 1000 V przy temperaturze otoczenia 40 ° C wartości znamionowej | 200 A | |
| - do 1000 V przy temperaturze otoczenia 60 ° C wartości znamionowej | 200 A | |
| ● przy AC-2 przy wartości znamionowej 400 V. | 400 A | |
| ● na AC-3 | ||
| - przy znamionowej wartości 400 V. | 400 A | |
| - przy wartości znamionowej 500 V. | 400 A | |
| - przy wartości znamionowej 690 V. | 400 A | |
| - przy wartości znamionowej 1000 V. | 180 A | |
| ● przy AC-4 przy wartości znamionowej 400 V. | 350 A | |
