Szczegóły Produktu:
Zapłata:
|
| Rodzaje: | SIMATIC S7-300, CPU 315 PN / DP | Pamięć robocza: | 384 KB |
|---|---|---|---|
| Wersja oprogramowania: | V3.2 | Typ interfejsu: | PROFINET |
| Fizyka interfejsu: | Ethernet RJ45 | warrenty: | 12 miesięcy |
| High Light: | moduł łącza optycznego,jednostka centralna |
||

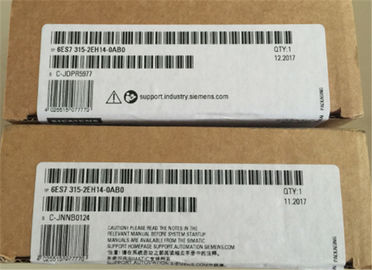

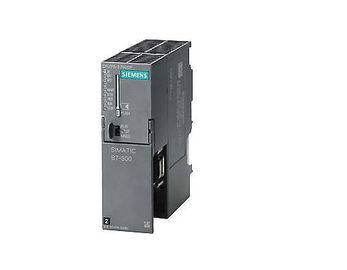

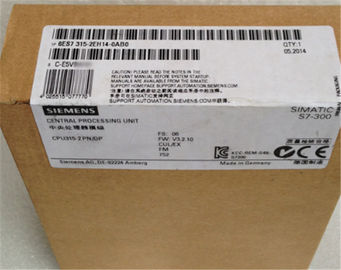

CPU 315 6ES7315-2EH14-0AB0 S7-300 Central Processing Unit Sterowniki automatyki przemysłowej
Przegląd
Podanie
CPU 315-2 PN / DP to procesor z pamięcią programu średniej wielkości. Jest stosowany w zakładach zawierających rozproszone struktury automatyzacji oprócz scentralizowanego wejścia / wyjścia. Może być implementowany jako sterownik PROFINET IO oraz jako standardowy master PROFIBUS DP w SIMATIC S7-300. Procesor 315-2 PN / DP może być również wykorzystywany jako inteligencja rozproszona (urządzenie slave PROFIBUS DP lub urządzenie PROFINET I).
CPU 315-2 PN / DP to idealna platforma dla prostych zadań technologicznych realizowanych za pomocą oprogramowania, np .:
Rozszerzona diagnostyka procesu jest możliwa dzięki zastosowaniu SIMATIC S7-PDIAG.
Zintegrowane opcje komunikacyjne procesora umożliwiają wdrażanie rozwiązań automatyzacji w sieci bez dodatkowych komponentów.
Projekt
CPU 315-2 PN / DP jest wyposażony w:
| SIMATIC S7-300 CPU 315-2 PN / DP, jednostka centralna z pamięcią roboczą 384 KB, 1 interfejs MPI / DP 12 Mbit / s, drugi interfejs Ethernet PROFINET, z 2-portowym przełącznikiem, wymagana karta Micro Memory | ||
| Informacje ogólne | ||
| Stan funkcjonalny HW | 01 | |
| Wersja oprogramowania | V3.2 | |
| Inżynieria z | ||
| ● Pakiet programowania | KROK 7 V5.5 lub wyższy | |
| Napięcie zasilania | ||
| Wartość znamionowa (DC) | ||
| ● 24 V DC | tak | |
| dopuszczalny zakres, dolny limit (DC) | 20,4 V | |
| dopuszczalny zakres, górna granica (DC) | 28,8 V | |
| ochrona zewnętrzna dla linii zasilających (zalecenie) | 2 A min. | |
| Buforowanie sieci | ||
| ● Uszkodzenie sieci / napięcia zmagazynowanego czasu energii | 5 ms | |
| ● Częstotliwość powtarzania, min. | 1 s | |
| Prąd wejściowy | ||
| Pobór prądu (wartość znamionowa) | 750 mA | |
| Pobór prądu (w trybie bez obciążenia), typ. | 150 mA | |
| Prąd rozruchowy, typ. | 4 A | |
| I²t | 1 A² · s | |
| Utrata mocy | ||
| Strata mocy, typ. | 4,65 W | |
| Pamięć | ||
| Pamięć robocza | ||
| ● zintegrowany | 384 kb | |
| ● możliwość rozbudowy | Nie | |
| ● Wielkość pamięci retencyjnej dla stałych bloków danych | 128 kbajtów | |
| Załaduj pamięć | ||
| ● Wtyczka (MMC) | tak | |
| ● Wtyczka (MMC), maks. | 8 MB | |
| ● Zarządzanie danymi w MMC (po ostatnim programowaniu), min. | 10 y | |
| Utworzyć kopię zapasową | ||
| ● obecny | Tak; Gwarantowany przez MMC (bezobsługowy) | |
| ● bez baterii | Tak; Program i dane | |
| Czas przetwarzania procesora | ||
| dla operacji bitowych, typ. | 0,05 μs | |
| dla operacji na słowach, typ. | 0,09 μs | |
| dla arytmetyki punktowej stałej, typ. | 0,12 μs | |
| dla arytmetyki zmiennoprzecinkowej, typ. | 0,45 μs | |
| Bloki CPU | ||
| Liczba bloków (ogółem) | 1 024; (DB, FC, FB); maksymalna liczba możliwych do załadowania bloków może zostać zmniejszona przez zastosowany MMC. | |
| DB | ||
| ● Liczba, maks. | 1 024; Zakres numerów: od 1 do 16000 | |
| ● Rozmiar, maks. | 64 kbyte | |
| pełne wyżywienie | ||
| ● Liczba, maks. | 1 024; Zakres liczb: od 0 do 7999 | |
| ● Rozmiar, maks. | 64 kbyte | |
| FC | ||
| ● Liczba, maks. | 1 024; Zakres liczb: od 0 do 7999 | |
| ● Rozmiar, maks. | 64 kbyte | |
